Khớp nối thằng EE

Khớp nối thẳng EE là phụ kiện đường ống chuyên dùng để kết nối hai đầu ống có cùng đường kính, giúp bù sai lệch nhỏ trong quá trình lắp đặt, giảm rung động và tăng độ kín cho hệ thống. Sản phẩm được thiết kế theo tiêu chuẩn công nghiệp, sử dụng gioăng cao su chất lượng cao kết hợp với bulông siết chắc chắn, đảm bảo khả năng làm kín và vận hành ổn định trong nhiều điều kiện làm việc.

Khớp nối thẳng EE được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước, PCCC, HVAC, nhà máy công nghiệp và các hệ thống đường ống chịu áp lực.

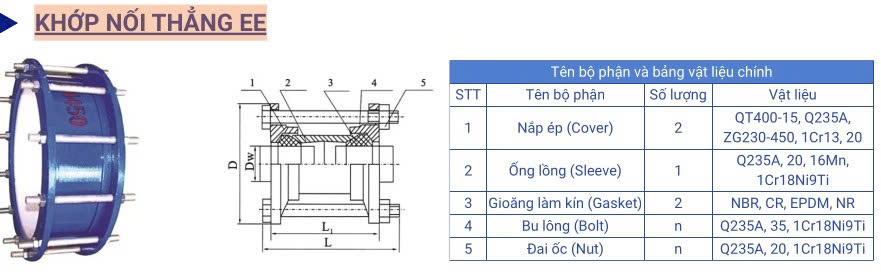

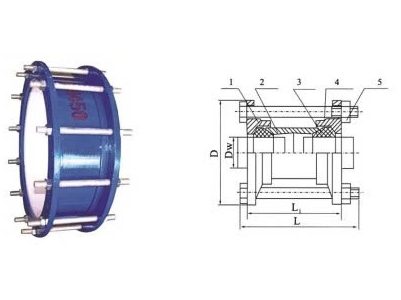

Cấu tạo sản phẩm

Khớp nối thẳng EE gồm các bộ phận chính:

• Nắp ép (Cover): Chế tạo từ thép carbon hoặc thép hợp kim có độ bền cao, giúp cố định và tạo lực ép lên gioăng làm kín.
• Ống lồng (Sleeve): Là bộ phận kết nối trực tiếp với hai đầu đường ống, đảm bảo khả năng chịu áp lực và độ bền cơ học.
• Gioăng làm kín (Gasket): Được sản xuất từ NBR, CR, EPDM hoặc NR, mang lại khả năng chống rò rỉ hiệu quả và phù hợp với nhiều loại lưu chất.
• Bu lông (Bolt): Gia công từ thép cường độ cao hoặc inox, tạo lực siết đồng đều.
• Đai ốc (Nut): Kết hợp với bu lông để cố định toàn bộ kết cấu khớp nối.

Nguyên lý hoạt động

Khi hai đầu ống được đưa vào bên trong khớp nối, các bu lông sẽ được siết chặt tạo lực ép lên gioăng cao su. Gioăng sẽ ôm sát bề mặt đường ống, tạo lớp làm kín chống rò rỉ đồng thời hấp thụ rung động và giảm ứng suất phát sinh trong quá trình vận hành.

Thiết kế này giúp việc lắp đặt nhanh chóng mà không cần hàn hoặc gia công phức tạp, đồng thời thuận tiện khi bảo trì hoặc thay thế.

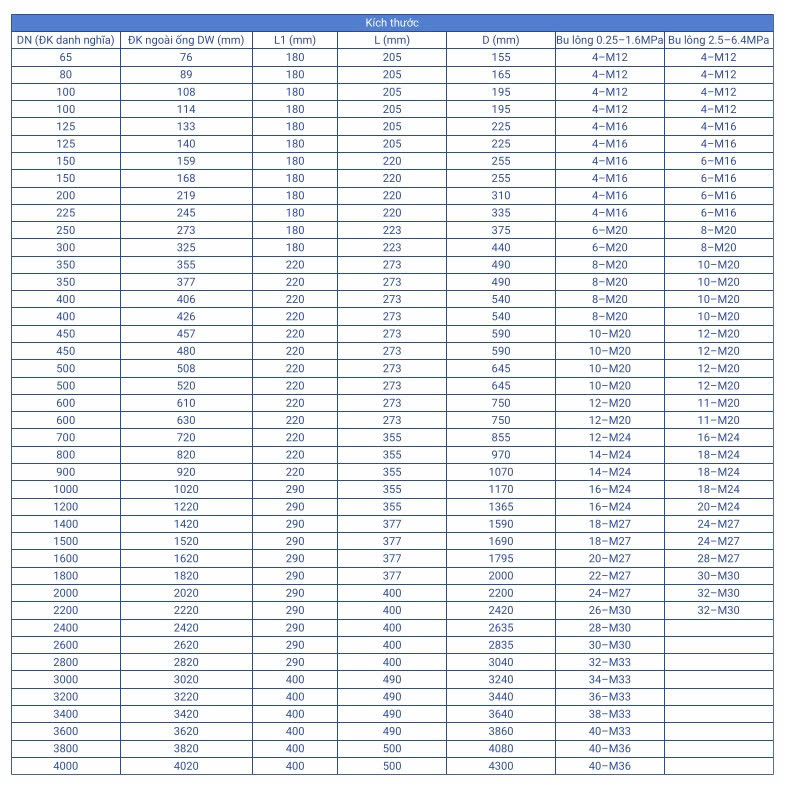

Thông số kỹ thuật

• Tên sản phẩm: Khớp nối thẳng EE
• Kiểu kết nối: Nối thẳng hai đầu ống
• Vật liệu nắp ép: QT400-15, Q235A, ZG230-450, 1Cr13, 20#
• Vật liệu ống lồng: Q235A, thép 20#, 16Mn, 1Cr18Ni9Ti
• Vật liệu gioăng: NBR, CR, EPDM, NR
• Vật liệu bu lông: Q235A, thép 35#, 1Cr18Ni9Ti
• Vật liệu đai ốc: Q235A, thép 20#, 1Cr18Ni9Ti
• Môi trường làm việc: Nước sạch, nước thải, khí, dầu và các lưu chất công nghiệp
• Kiểu lắp đặt: Siết bulông hai đầu

Ưu điểm nổi bật

• Thiết kế nhỏ gọn, dễ dàng lắp đặt và tháo rời.
• Độ kín cao, hạn chế tối đa hiện tượng rò rỉ.
• Giảm rung động và tiếng ồn trong hệ thống đường ống.
• Không cần hàn khi lắp đặt, tiết kiệm thời gian thi công.
• Chịu áp lực tốt, vận hành ổn định trong thời gian dài.
• Gioăng cao su đa dạng vật liệu, phù hợp với nhiều môi trường sử dụng.
• Bảo trì và thay thế nhanh chóng, giảm chi phí vận hành.

Ứng dụng

Khớp nối thẳng EE được sử dụng phổ biến trong nhiều lĩnh vực như:

• Hệ thống cấp nước và thoát nước.
• Nhà máy xử lý nước sạch, nước thải.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống HVAC và điều hòa không khí.
• Nhà máy nhiệt điện, thủy điện.
• Công nghiệp hóa chất và dầu khí.
• Nhà máy sản xuất thực phẩm, đồ uống.
• Các hệ thống đường ống công nghiệp và dân dụng.
