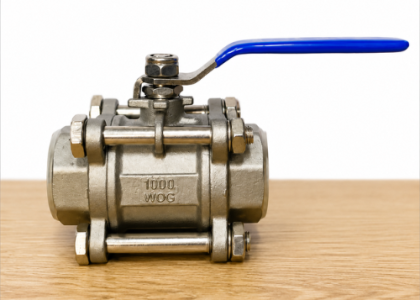

Van bi ren inox 3 thân

Van bi ren inox 3 thân là dòng van đóng mở nhanh bằng cơ cấu bi xoay 90°, được sử dụng phổ biến trong các hệ thống đường ống công nghiệp có yêu cầu cao về độ kín, khả năng chống ăn mòn và thuận tiện trong bảo trì. Khác với van bi 1 thân hoặc 2 thân, kết cấu 3PC cho phép tháo riêng phần thân giữa để vệ sinh hoặc thay thế các chi tiết bên trong mà không cần tháo hai đầu ren khỏi đường ống.

Toàn bộ thân van được gia công từ inox chất lượng cao, bề mặt xử lý chống oxy hóa giúp thiết bị hoạt động ổn định trong môi trường có độ ẩm cao, nước biển, hóa chất nhẹ, dầu hoặc khí nén. Bi van được gia công chính xác và đánh bóng giúp giảm ma sát khi vận hành, đồng thời tăng khả năng làm kín.

Van sử dụng tay gạt để điều khiển đóng mở nhanh chỉ với góc quay 90°. Nhờ cấu tạo đơn giản, độ bền cao và khả năng chịu áp lực lớn, sản phẩm được sử dụng rộng rãi trong các nhà máy thực phẩm, đồ uống, hóa chất, xử lý nước, hệ thống hơi và dây chuyền tự động hóa.

Cấu tạo van bi ren inox 3 thân

Van gồm các bộ phận chính:

• Thân van: Thiết kế 3 mảnh (3PC), liên kết bằng bu lông giúp tháo lắp thuận tiện.
• Bi van: Inox đánh bóng có lỗ xuyên tâm, đảm bảo lưu lượng lớn và độ kín cao.
• Trục van: Inox chịu lực, truyền chuyển động từ tay gạt đến bi van.
• Gioăng làm kín (Seat): PTFE (Teflon) chịu nhiệt và chống hóa chất.
• Tay gạt: Thép hoặc inox bọc nhựa, thao tác nhẹ nhàng.
• Kiểu kết nối: Ren trong BSP hoặc NPT.

Nguyên lý hoạt động

Van hoạt động theo cơ chế xoay bi van.

• Khi tay gạt song song với đường ống, lỗ xuyên tâm của bi van nằm cùng hướng dòng chảy, lưu chất đi qua dễ dàng.
• Khi xoay tay gạt 90°, phần đặc của bi van chắn ngang dòng chảy, ngăn hoàn toàn lưu chất.
• Cơ cấu làm kín bằng gioăng PTFE giúp hạn chế rò rỉ và duy trì hiệu suất vận hành trong thời gian dài.

Đặc điểm nổi bật của van bi ren inox 3 thân

• Thiết kế 3PC giúp bảo trì nhanh mà không cần tháo toàn bộ van khỏi đường ống.
• Chế tạo từ inox 304 hoặc inox 316 có khả năng chống ăn mòn cao.
• Bi van đánh bóng giúp giảm ma sát và tăng tuổi thọ.
• Đóng mở nhanh chỉ với góc quay 90°.
• Độ kín cao, hạn chế rò rỉ lưu chất.
• Kết nối ren giúp thi công đơn giản.
• Làm việc ổn định trong môi trường có nhiệt độ và áp suất cao.
• Phù hợp với cả hệ thống thủ công và hệ thống điều khiển tự động bằng điện hoặc khí nén.

Ưu điểm của van bi ren inox 3 thân

So với van bi 2PC, dòng van 3 thân có lợi thế lớn về khả năng bảo trì. Khi cần thay gioăng hoặc vệ sinh bi van, người dùng chỉ cần tháo phần thân giữa mà không phải tháo rời hai đầu kết nối ren. Điều này giúp giảm thời gian dừng hệ thống và tiết kiệm đáng kể chi phí bảo dưỡng.

Bên cạnh đó, vật liệu inox mang lại khả năng chống oxy hóa và chống ăn mòn tốt, thích hợp cho các hệ thống sử dụng nước sạch, nước nóng, hơi, dầu, khí nén hoặc hóa chất có tính ăn mòn nhẹ.

Ứng dụng của van bi ren inox 3 thân

Van được sử dụng trong nhiều lĩnh vực như:

• Hệ thống cấp nước và xử lý nước.
• Đường ống khí nén.
• Hệ thống hơi nóng.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy dược phẩm.
• Dây chuyền hóa chất.
• Hệ thống dầu và nhiên liệu.
• Nhà máy sản xuất công nghiệp.
• Hệ thống tự động hóa.

Lưu ý khi lựa chọn

Để lựa chọn đúng sản phẩm, cần quan tâm đến:

• Chọn kích thước DN15 đến DN100 phù hợp với đường ống.
• Xác định vật liệu inox 304 hoặc inox 316 theo môi trường làm việc.
• Kiểm tra tiêu chuẩn ren BSP hoặc NPT.
• Đối chiếu áp suất và nhiệt độ của hệ thống với thông số kỹ thuật của van.
• Lựa chọn tay gạt hoặc chuẩn ISO 5211 nếu có nhu cầu lắp bộ điều khiển điện hoặc khí nén.

Hướng dẫn lắp đặt

• Vệ sinh sạch đường ống trước khi lắp van.
• Quấn băng tan hoặc sử dụng keo làm kín ren.
• Siết ren vừa đủ lực để tránh biến dạng thân van.
• Kiểm tra hướng vận hành của tay gạt trước khi đưa vào sử dụng.
• Kiểm tra định kỳ gioăng PTFE và bôi trơn nếu cần thiết.
