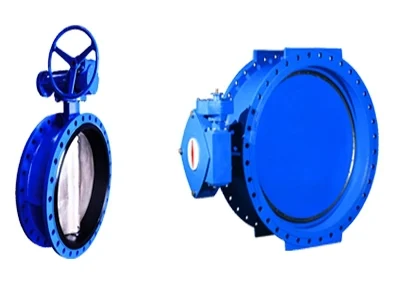

Van bướm 2 mặt bích

Van bướm 2 mặt bích là dòng van công nghiệp được thiết kế với hai mặt bích tích hợp trên thân van, giúp kết nối chắc chắn với hệ thống đường ống, đặc biệt phù hợp với các đường ống có kích thước lớn, áp suất cao hoặc thường xuyên rung động. Van được sử dụng để đóng, mở hoặc điều tiết lưu lượng của các loại lưu chất như nước, hơi, khí, dầu và nhiều loại hóa chất.

Sản phẩm có kết cấu bền vững, vận hành nhẹ nhàng, độ kín cao và đáp ứng tốt yêu cầu làm việc liên tục trong các hệ thống cấp thoát nước, PCCC, HVAC, xử lý nước và nhiều ngành công nghiệp khác.

Cấu tạo của van bướm 2 mặt bích

Van bướm 2 mặt bích gồm các bộ phận chính:

• Thân van: Được chế tạo từ gang, gang cầu, thép hoặc inox, có khả năng chịu áp lực và chống va đập tốt.
• Đĩa van: Làm bằng inox hoặc thép không gỉ, giúp đóng mở dòng chảy nhanh và chống ăn mòn hiệu quả.
• Trục van: Kết nối giữa bộ truyền động và đĩa van, đảm bảo chuyển động ổn định.
• Gioăng làm kín: Thường sử dụng EPDM, NBR, PTFE hoặc Viton, mang lại độ kín cao và hạn chế rò rỉ.
• Bộ truyền động: Có nhiều lựa chọn như tay gạt, tay quay, hộp số hoặc bộ điều khiển điện, khí nén tùy theo nhu cầu sử dụng.

Nguyên lý hoạt động

Van hoạt động theo cơ chế xoay đĩa van quanh trục một góc từ 0° đến 90°.

• Khi xoay đĩa song song với hướng dòng chảy, van mở hoàn toàn và lưu chất đi qua dễ dàng.
• Khi xoay vuông góc với dòng chảy, van đóng kín, ngăn lưu chất lưu thông.
• Van cũng có thể mở ở nhiều góc khác nhau để điều chỉnh lưu lượng theo yêu cầu vận hành.

Ưu điểm nổi bật

• Thiết kế hai mặt bích chắc chắn, chịu rung và chịu áp lực cao.
• Đóng mở nhanh, thao tác nhẹ nhàng.
• Độ kín cao, hạn chế rò rỉ lưu chất.
• Kết cấu bền bỉ, tuổi thọ sử dụng lâu dài.
• Đĩa inox chống ăn mòn, phù hợp nhiều môi trường làm việc.
• Dễ dàng lắp đặt, bảo trì và thay thế.
• Có nhiều lựa chọn vật liệu và kiểu điều khiển.
• Chi phí đầu tư hợp lý so với các dòng van công nghiệp khác.

Thông số kỹ thuật

• Kích thước: DN50 – DN600 (hoặc lớn hơn theo yêu cầu)
• Áp suất làm việc: PN10, PN16
• Nhiệt độ làm việc: -20°C đến 200°C (tùy vật liệu gioăng)
• Kiểu kết nối: Hai mặt bích
• Vật liệu thân: Gang, gang cầu, thép, inox
• Vật liệu đĩa: Inox 304, Inox 316 hoặc gang bọc inox
• Gioăng làm kín: EPDM, NBR, PTFE, Viton
• Kiểu vận hành: Tay gạt, tay quay, điện hoặc khí nén
• Tiêu chuẩn mặt bích: ANSI, JIS, DIN, BS

Ứng dụng

Van bướm 2 mặt bích được sử dụng rộng rãi trong nhiều hệ thống như:

• Hệ thống cấp nước và thoát nước.
• Nhà máy xử lý nước sạch và nước thải.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống điều hòa không khí (HVAC).
• Nhà máy nhiệt điện, thủy điện.
• Ngành hóa chất và dầu khí.
• Nhà máy thực phẩm, đồ uống và dược phẩm.
• Các hệ thống đường ống công nghiệp có kích thước lớn.

Hướng dẫn lắp đặt

• Kiểm tra kích thước và tiêu chuẩn mặt bích trước khi lắp.
• Đảm bảo bề mặt mặt bích sạch và gioăng được đặt đúng vị trí.
• Siết bu lông theo thứ tự đối xứng để đảm bảo lực ép đồng đều.
• Kiểm tra hoạt động đóng mở của van trước khi đưa hệ thống vào vận hành.
• Bảo dưỡng định kỳ để duy trì độ kín và kéo dài tuổi thọ sản phẩm.

Van bướm 2 mặt bích là giải pháp tối ưu cho các hệ thống đường ống yêu cầu khả năng chịu áp lực cao, kết nối chắc chắn và vận hành ổn định. Với thiết kế bền bỉ, độ kín vượt trội, khả năng điều tiết lưu lượng hiệu quả cùng nhiều tùy chọn vật liệu và bộ truyền động, sản phẩm đáp ứng tốt nhu cầu sử dụng trong các hệ thống cấp thoát nước, PCCC, HVAC và nhiều ngành công nghiệp hiện đại.
