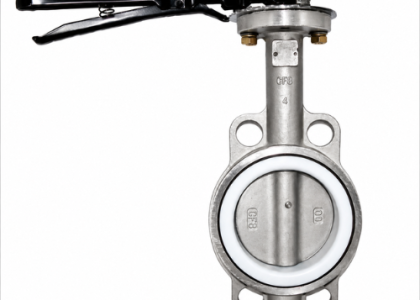

Van bướm tay gạt inox

Van bướm tay gạt inox là thiết bị điều khiển dòng chảy được sử dụng phổ biến trong các hệ thống đường ống có kích thước vừa và lớn. Khác với van cổng hoặc van cầu, van bướm sử dụng một đĩa tròn đặt giữa thân van để kiểm soát lưu lượng. Khi người vận hành tác động lên tay gạt, đĩa van sẽ quay theo trục, giúp đóng kín, mở hoàn toàn hoặc điều chỉnh lưu lượng theo nhu cầu.

Van được chế tạo từ inox có khả năng chống gỉ và chịu ăn mòn tốt, phù hợp với nhiều môi trường lưu chất khác nhau như nước sạch, nước nóng, hóa chất, khí nén, thực phẩm, dược phẩm và một số loại dầu công nghiệp. Với kết cấu chắc chắn và tuổi thọ cao, van bướm tay gạt inox là lựa chọn phù hợp cho cả hệ thống dân dụng lẫn dây chuyền sản xuất công nghiệp.

Cấu tạo van bướm tay gạt inox

Một bộ van hoàn chỉnh bao gồm các chi tiết chính sau:

• Thân van: Gia công bằng inox 304 hoặc inox 316, chịu lực và chống ăn mòn.
• Đĩa van: Dạng cánh bướm, quay quanh trục để điều tiết dòng chảy.
• Trục van: Inox chịu lực, truyền chuyển động từ tay gạt đến đĩa van.
• Gioăng làm kín: EPDM hoặc PTFE giúp tăng độ kín và hạn chế rò rỉ.
• Tay gạt: Thiết kế nhiều nấc khóa giúp cố định góc mở của van.
• Tai định vị: Giúp cố định van chắc chắn khi lắp giữa hai mặt bích.

Nguyên lý hoạt động

Van bướm tay gạt hoạt động theo cơ chế xoay đĩa van.

• Khi tay gạt được đưa về vị trí mở, đĩa van xoay song song với hướng dòng chảy, lưu chất đi qua gần như toàn bộ tiết diện đường ống.
• Khi xoay tay gạt về vị trí đóng, đĩa van quay vuông góc với dòng chảy và tạo độ kín nhờ ép sát vào gioăng.
• Ngoài hai trạng thái đóng và mở hoàn toàn, người vận hành có thể giữ tay gạt ở nhiều vị trí khác nhau để điều chỉnh lưu lượng theo yêu cầu.

Đặc điểm nổi bật của van bướm tay gạt inox

• Chế tạo từ inox có khả năng chống oxy hóa và chống ăn mòn cao.
• Thiết kế nhỏ gọn, trọng lượng nhẹ hơn nhiều loại van cùng kích cỡ.
• Đóng mở nhanh bằng góc xoay 90°.
• Tay gạt có nhiều cấp khóa giúp điều chỉnh lưu lượng dễ dàng.
• Gioăng EPDM hoặc PTFE cho khả năng làm kín tốt.
• Thích hợp với nhiều tiêu chuẩn mặt bích khác nhau.
• Chi phí đầu tư và bảo trì thấp.
• Dễ thay thế linh kiện khi cần sửa chữa.

Ưu điểm của van bướm tay gạt inox

Van có kết cấu đơn giản nhưng mang lại hiệu quả vận hành cao. Nhờ sử dụng inox làm vật liệu chính nên sản phẩm ít bị ảnh hưởng bởi môi trường ẩm, hóa chất hoặc nước có độ ăn mòn nhẹ.

Thiết kế tay gạt giúp người sử dụng thao tác nhanh mà không cần nguồn điện hoặc khí nén. Đồng thời, cơ cấu khóa nhiều vị trí còn cho phép điều chỉnh lưu lượng linh hoạt thay vì chỉ đóng hoặc mở hoàn toàn.

So với nhiều dòng van công nghiệp khác, van bướm tay gạt có kích thước nhỏ, khối lượng nhẹ và thuận tiện trong quá trình vận chuyển cũng như lắp đặt.

Ứng dụng của van bướm tay gạt inox

Sản phẩm được sử dụng trong nhiều lĩnh vực như:

• Hệ thống cấp nước và thoát nước.
• Nhà máy xử lý nước sạch và nước thải.
• Dây chuyền chế biến thực phẩm.
• Nhà máy bia, nước giải khát.
• Ngành dược phẩm.
• Nhà máy hóa chất.
• Hệ thống khí nén.
• Đường ống hơi nóng.
• Nhà máy giấy, dệt nhuộm.
• Hệ thống PCCC và HVAC.

Lưu ý khi lựa chọn van bướm tay gạt inox

Để lựa chọn đúng sản phẩm, cần quan tâm đến:

• Kích thước đường ống từ DN50 đến DN300.
• Chọn vật liệu inox 304 hoặc inox 316 theo môi trường sử dụng.
• Lựa chọn gioăng EPDM hoặc PTFE phù hợp với nhiệt độ và lưu chất.
• Kiểm tra tiêu chuẩn mặt bích của hệ thống.
• Xác định áp suất và nhiệt độ vận hành trước khi lắp đặt.

Hướng dẫn lắp đặt

• Đảm bảo hai mặt bích được căn đồng tâm trước khi đưa van vào.
• Không siết chặt bulông khi đĩa van đang ở trạng thái đóng hoàn toàn.
• Mở đĩa van khoảng 10–15° trong quá trình siết bulông để tránh làm hỏng gioăng.
• Sau khi hoàn tất, kiểm tra khả năng đóng mở trước khi đưa hệ thống vào vận hành.
• Kiểm tra định kỳ tay gạt, gioăng và bulông để duy trì độ kín của van.
