Van cửa ty chìm

Van cổng ty chìm là loại van khi quay vô lăng đẻ đóng mở thì phần ty vẫn nằm trong van chứ không nâng lên hạ xuống như van cổng ty nổi. Van được cấu tạo từ các chất liệu như inox, gang, thép… làm việc phù với với nhiều môi trường khác nhau và có nhiệm vụ điều tiết, đóng mở van giúp các dòng lưu chất lưu thông qua hệ thống.

Điểm khác biệt của van cổng ty chìm chính là phần ty khi hoạt động vẫn nằm trong van điều này giúp tiết kiệm tối đa không gian làm việc của van giúp hệ thống vận hành nhanh và ổn định.

1.2. Thông số kỹ thuật van cổng ty chìm

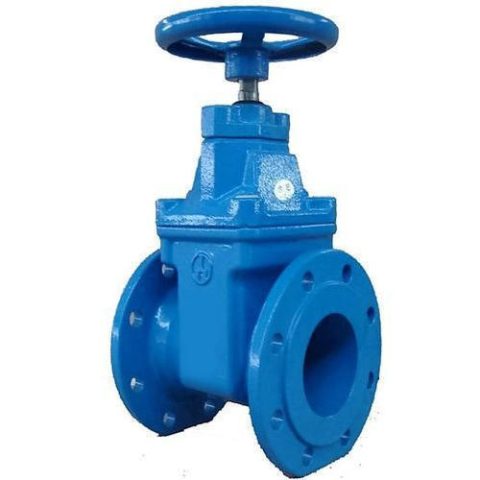

1.3. Hình ảnh van cổng ty chìm

II. Cấu tạo và nguyên lý làm việc van cổng ty chìm

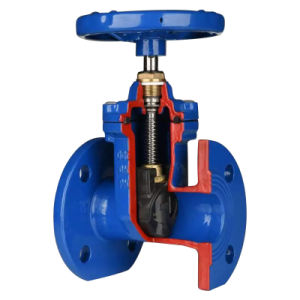

2.1. Cấu tạo van cổng ty chìm

Các bộ phận van cổng ty chìm :

• Tay quay(vô lăng): là bộ phận giúp người vận hành điều khiển quá trình đóng mở van, tay quay thường được làm từ inox hoặc gang.
• Ty van(trục van) : là bộ phận dùng để kết nối phần tay quay với đĩa van và được và bằng chất kiệu thép không gỉ hoặc inox…
• Đĩa van : là phần dùng để đóng mở van chịu trực tiếp tác động của các chất thường được làm bằng inox, gang, thép…
• Gioăng làm kín : là phần giúp van chống rò rỉ hay tràn các chất ra bên ngoài.
• Thân van : được làm bằng gang, inox hoặc thép gồm có phần thân trên và thân dưới. Thân trên là nắp van dùng để chịu tác động của tay quay, thân dưới dùng để kết nối với các đường ống gồm 2 loại lắp ren và lắp bích.
